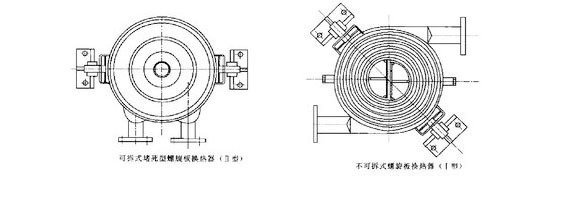

螺旋板式換熱器如何來進行安裝？（內附流程圖）

點擊次數：1 更新時間：2022-10-09

　　螺旋板式換熱器與項目設計的外接設備進行連接時，換熱器上的預埋孔與現場設備如何來進行安裝？

　　1、有攪拌裝置的機器設備預埋孔應按機器設備橡膠支座頂角規格預埋有鋼板預埋件，有利于牢固、水準機器設備，如螺旋板式換熱器安裝不水準，拌和長期性處在歪斜情況下運行，會減少滾動軸承、機封的使用壽命。車間布局應考慮到為機器設備閥門的實際操作預埋充足的室內空間，機器設備預埋孔邊距應該有1500~2000mm上下。

　　注意：在土建工程設有預埋件的狀況下，可在螺旋板式換熱器預埋孔相匹配部位做掉混凝土外露建筑鋼筋，應用破孔電焊焊接鋼板預埋件的方法挽救。切勿立即將螺旋板式換熱器支在路面。

　　2、土建工程預埋孔若為圓洞，直徑最少考慮到比螺旋板式換熱器過混凝土樓板一部分的嘴大直徑大300mm之上，且螺旋板式換熱器橡膠支座必不可少起吊及時后當場電焊焊接。

　　3、若預埋圓孔的，周長由螺旋板式換熱器橡膠支座的直徑來決策，對角必不可少超過橡膠支座管理中心孔間隔直徑800~1000mm上下。

　　4、螺旋板式換熱器側邊支管/設備與機器設備橡膠支座底邊高寬比差應考慮到預埋孔的提升梁高寬比，防止機器設備到位后，螺旋板式換熱器側支管設備立即與法蘭盤碰梁，造成無法安裝的難題發生。螺旋板式換熱器中的支管要考慮合理布局，在設計的時候一定要考慮和公共性管路聯接的支管應在同一平行線上，防止安裝管路時彎管增加碰撞，會摩擦阻力及危害美觀大方，機器設備預埋支管盡量應用松套法蘭，便于布排閘閥實際操作方位。
